高低压配电柜概述

高低压配电柜是电力系统中用于接受和分配电能、控制电力负荷、保护线路及设备免受过载、短路等故障的成套配电装置。通常分为高压配电柜（额定电压3kV及以上）和低压配电柜（额定电压1kV及以下）两大类。广泛应用于发电厂、变电站、工矿企业、商业建筑及住宅小区的配电系统中，是保障供电可靠性与安全性的核心设备。

主要特点

• 结构紧凑：采用标准化设计，柜体尺寸统一，内部元器件布局合理，便于安装、操作与维护。

• 安全可靠：具备完善的机械联锁、电气联锁及防护功能，有效防止误操作；柜体采用高防护等级（如IP30/IP40），可防尘、防异物侵入。

• 模块化组合：可根据用户需求灵活配置进线柜、出线柜、联络柜、电容补偿柜、计量柜等功能单元，系统扩展性强。

• 智能化程度高：现代配电柜集成智能测控仪表、通信接口（RS485/以太网），支持远程监测、自动化控制和电力参数实时采集，便于实现电力管理智能化。

• 散热与绝缘性能优良：柜内通风道设计合理，母线及连接件采用高绝缘材料，确保长期运行温升低、绝缘电阻高。

用途分类

高低压配电柜根据使用场景和电压等级，主要分为以下几类：

• 高压配电柜：用于10kV～35kV电压等级，主要作为电力变压器的高压侧受电、馈电及保护控制设备，常见于配电站、开闭所。

• 低压配电柜：用于380V/220V电压等级，负责将电能分配至各用电终端，如照明、动力、空调等系统，广泛应用于楼层配电、车间配电。

• 电容补偿柜：用于无功功率补偿，提高功率因数，降低线路损耗，常与低压配电柜配套使用。

• 计量柜：专门用于电力计量，安装电度表及电流互感器，实现精确计费。

• 配电箱（终端箱）：小型化配电设备，用于末端分配和控制，如照明配电箱、动力配电箱。

主要技术规格

结构组成

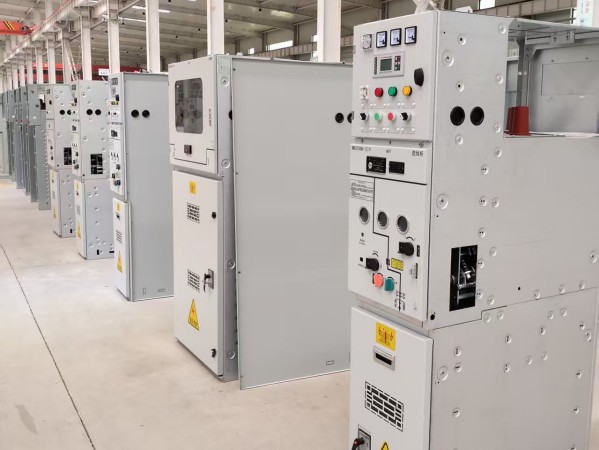

高压配电柜典型结构包括柜体（钢板焊接或组装成型）、真空断路器（或SF6断路器）、隔离开关、接地开关、电流/电压互感器、避雷器、二次控制保护元件（继电器、智能测控装置）以及母线系统。低压配电柜主要由柜体、框架、抽屉单元或固定隔室、刀熔开关、塑壳断路器、接触器、热继电器、仪表及信号灯等组成。抽屉式结构（如MNS、GCK型）使得维护更换更便捷，手车式结构（如KYN系列）则提高了高压操作的灵活性。

选型注意事项

• 根据实际使用环境的温度、湿度、海拔、污染等级确定柜体防护等级和绝缘要求。

• 计算总负荷电流，并预留适当裕量（通常取1.15～1.25倍），选择匹配的额定电流。

• 校核短路容量：系统短路容量必须不大于配电柜的额定短路开断电流，以保证故障时能可靠分断。

• 功能回路划分：明确进线、出线、母联、电容器、计量等回路需求，选择恰当柜型（固定式或抽屉式）。

• 智能化需求：若需远程监控，应选配带通信接口的测控仪表和自动化终端设备。

• 注意温升限制：大电流回路需考虑散热措施，必要时增加强迫通风或选用较高额定电流规格。

发展趋势

随着电力系统数字化和智能电网的发展，高低压配电柜正向小型化、高可靠性、智能化方向演进。采用环保绝缘气体（如干燥空气、氮气）代替SF6，使用固体绝缘开关技术减少体积；内置物联网通信模块实现配电回路在线监测、预测性维护；新型母线系统如插接式密集型母线槽也逐渐应用于低压配电柜中，提高载流密度和安装效率。此外，新能源（如光伏、储能）接入对配电柜提出双向潮流控制和保护新需求，推动专用光伏配电柜、储能配电柜的研发。
